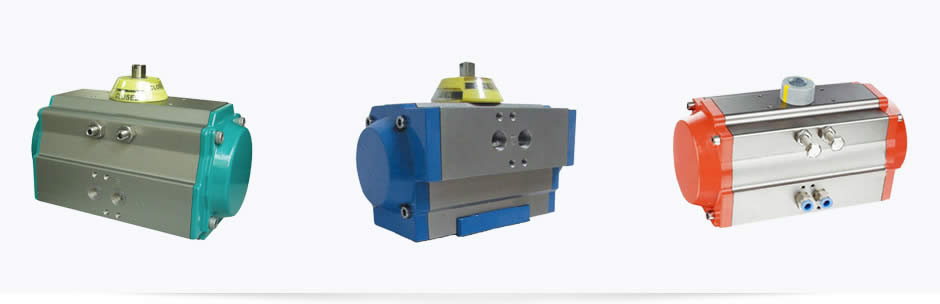

ACTUADOR NEUMATICO

CARACTERISTICAS:

  • Los actuadores neumáticos con piñón y cremallera proyectados con un diseño compacto, efectúan un par lineal en toda su carrera.
  • Utilizan el mismo cuerpo y cabezal tanto en las configuraciones de simple efecto y doble efecto.
  • Toda la serie de actuadores han sido proyectados según las normas Namur VDI/VDE 3845 e ISO 5211, que permiten el montaje directamente de electroválvulas, caja de interruptores, posicionadores, etc.
  • El ángulo estándar de rotación es de 90º; están disponibles bajo pedido las versiones a 120º, 135º,150º y 180º. Para el modelo 15 y unidades superiores está prevista la posibilidad de registros de +/- 10% en ambas direcciones de apertura y de cierre (patente nº M12000A00059).
  • Indicadores de posición externos en la dotación estándar.
  • La altura del piñón (NAMUR H = 30) permite efectuar acciones manuales de emergencia sin interferir con el indicador.
  • La presión a la cual es posible trabajar está comprendida entre 1 y 10 bar. Para accionar el actuador es posible utilizar aire comprimido filtrado, seco o mejor lubrificado, agua emulsionada u otros fluidos hidráulicos compatibles.
  • La brida inferior permite de un lado blocar (dispositivos anti-expulsión) el piñón, y del otro, garantizar un mayor flexibilidad en el montaje, en cuanto en ella es posible insertar tuercas en AISI 304 (ejecución estándar), o tornillos en AISI 304 (bajo pedido), posicionados según la norma ISO, o bien, bajo pedido, según dimensiones deseadas por el Cliente.
  • La conexión hembra del piñón es, en la configuración estándar, un doble cuadrado.
  • Los muelles, construidos en acero especial con recubrimiento anticorrosivo, están pre montados solamente con material tecno-polímero.
  • Todas las unidades están lubrificadas en fase de montaje, con grasa sin base de silicona.
  • Todos los tornillos y tuercas externas son de acero inoxidable.
  • En la parte externa del cuerpo está grabado el número de serie correlativo para la trazabilidad.
  • El 100% de los actuadores vienen probados eny embalados unitariamente para la expedición.
